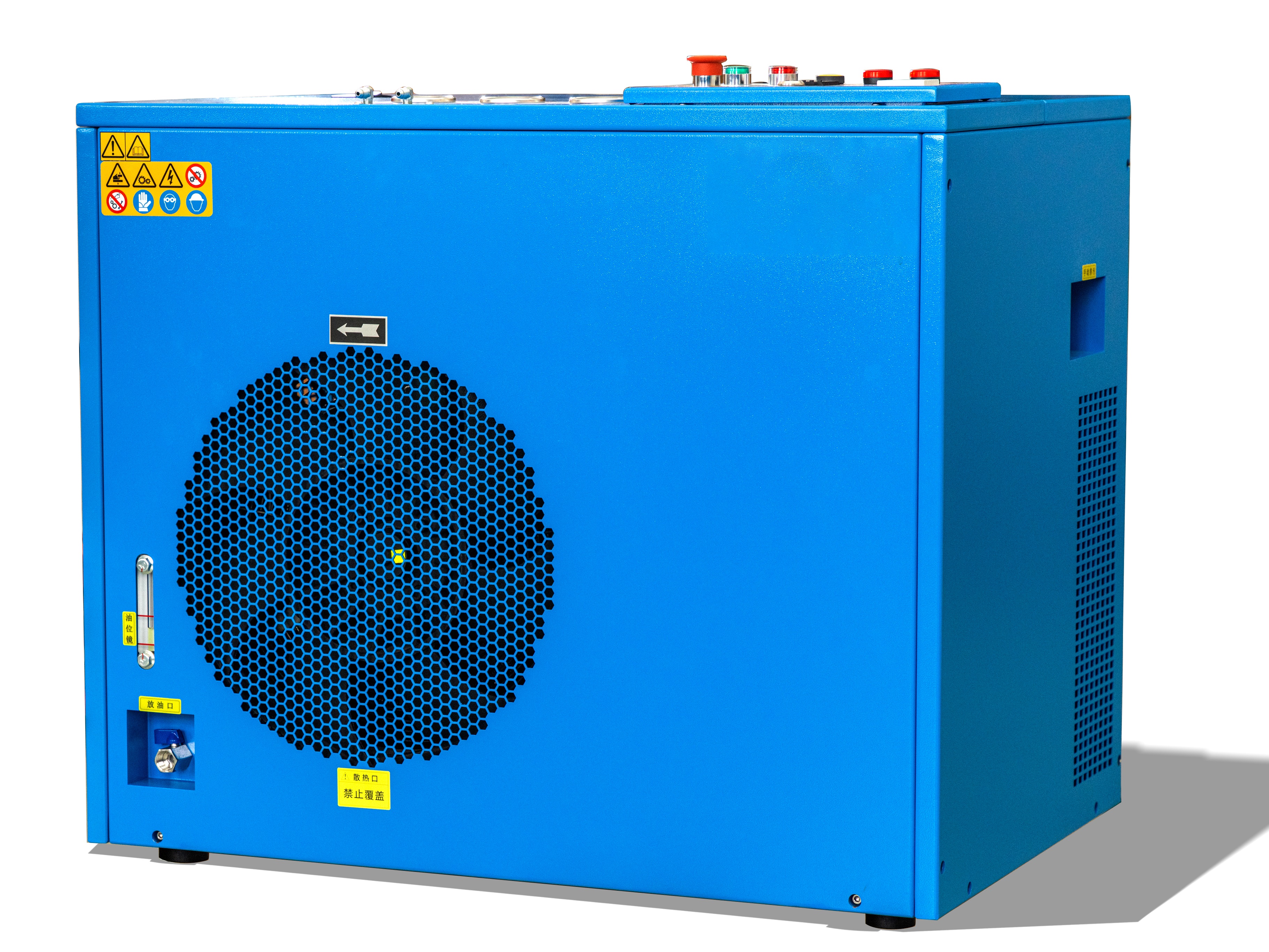

STEE-C（箱体型）320L/min

1. 产品概述

呼吸空气充填泵（又称呼吸空气压缩机）是一种将环境空气经过滤、多级压缩、级间/末级冷却、油水分离及深度净化后，输出高压洁净呼吸空气并充装入气瓶或防爆箱的专用设备。

典型应用：消防自救呼吸器/空气呼吸器气瓶充装、潜水气瓶充装，以及矿山、化工、船舶、应急救援、训练基地等需要高压洁净呼吸空气的固定式充气站或移动式供气点。

2. 产品特点

2.1 结构与整机布置

• 全金属箱体式结构，避免塑料件因耐候性不足而老化；整机采用双重减震设计
• 外置油位镜，可直接观察油位；设外置放油口，维护便捷
• 操作面板集成油泵压力表及一、二、三级压力显示
• 三缸三级压缩机，黑色涂装，利用黑体辐射提高散热效率

2.2 润滑、冷却与排污

• 配置机油泵和机油滤芯；油泵油流先强制冷却高温高压的第三级气缸，再飞溅润滑轴承
• 高压级采用自适应自动排污阀，避免高压气流将冷凝水吹溅带出
• 级间冷却器和末级排气冷却器均为全不锈钢结构；除一级外，各级冷却器后均配置油水分离器
• 配置 11 L 冷凝油水收集桶，避免污水落地，保持充气室干燥、卫生

2.3 安全与净化

• 配置级间安全阀和末级安全阀
• 三重分子筛/活性炭过滤器，并配置压力维持阀和单向阀；在保证过滤效率的同时防止气体回流，过滤后空气符合 GB/T 31975—2015

2.4 充气接口与附件

• 充气接口：正面设 2 个直充接口，背面设 1 个防爆箱专用连接口
• 充气阀：随机配 2 根 1.2 m 凯芙拉纤维高压软管，工作压力 420 bar，爆破压力 1750 bar；配 2 只 G5/8 充气阀（带放空阀）

3. 主要技术参数

3.1 压缩机参数

参数项	技术指标
充气速度	320 L/min
工作压力	330 bar
最大压力	350 bar
气缸数	3
压缩级数	3
润滑油量	3 L
润滑油型号	CE850

3.2 电机参数

参数项	技术指标
电压	380 V
频率	50 Hz
功率	7.5 kW
转速	2850 r/min
防护等级	IP55

3.3 外形尺寸与重量

参数项	技术指标
长	94 cm
宽（深）	65 cm（不含污水收集桶）；84 cm（含污水收集桶）
高	86 cm
重量	215 kg

4. 控制系统

控制核心：PLC 控制器

面板元件：启动按钮、停止按钮、排污按钮、保养提示灯、运行指示灯、相序/缺相提示灯

4.1 保护功能

• 机油压力不足时自动停机，且警示灯长亮
• 电源线接错或电源缺相时，转向警示灯长亮
• 电机保护/防频繁启动：压缩机自动或手动停机后，运行灯闪烁，1 min 后才允许再次启动，防止带气压启动及短时间内频繁启停，延长设备使用寿命

4.2 保养提示功能

• 运行时间达到小保养周期时，警示灯每 1 s 闪烁 1 次（直至保养完成并复位），提醒操作人员进行保养
• 运行时间达到大保养周期时，警示灯与运行灯同时每 1 s 闪烁 1 次（直至保养完成并复位），提醒操作人员进行大保养

4.3 控制功能

• 可选手动/自动模式
• 自动模式下：达到设定压力自动停机，低于设定压力自动启动
• 手动模式下：达到压力后自动停机

5. 执行标准

• GB/T 31975—2015
• EN 12021:2014

6. 可选项

• 电源：根据用户所在国家/地区配置电压与频率
• 7 英寸 HMI 触摸屏控制
• 压力规格：225 bar
• 双压力出口：225/330 bar
• 潜水充气接口：Yoke 夹钳固定
• 充气口数量：3 个或 4 个
